Типовые схемы подключения к контроллеру ОВЕН-160

Формат А1.

Чертежи выполнены в программе КОМПАС v20 х64.

Чтобы открыть файл в КОМПАС более ранней версии необходимо пересохранить чертеж в КОМПАС v20 х64 для более ранней версии, или использовать систему КОМПАС-3D Viewer для просмотра и печати документов и шаблонов документов.

Файл 1: Типовая схема подключения датчиков ОВЕН-160 А1.cdw
Файл 2: Типовая схема подключения исполнительных механизмов ОВЕН-160 А1.cdw

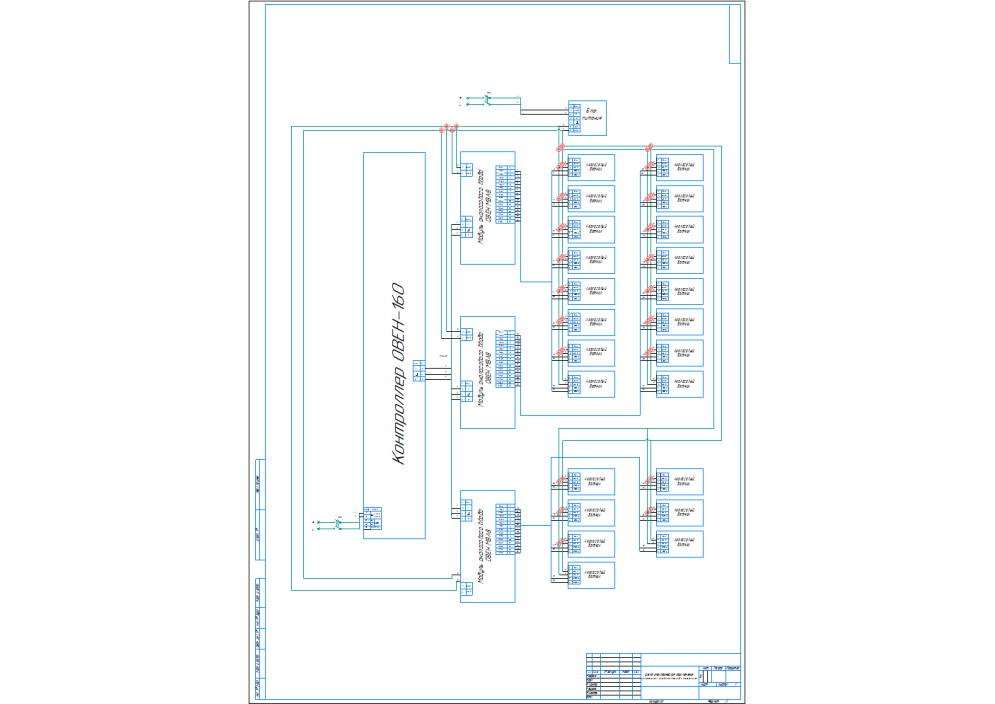

Типовая схема подключения датчиков к контроллеру ОВЕН-160. Контроллер ОВЕН-160 содержит три 8-канальных модуля ОВЕН МВ8А для ввода аналоговых сигналов. К модулям ОВЕН МВ8А подключены 23 типовых аналоговых датчиков.

Типовая схема подключения исполнительных механизмов к контроллеру ОВЕН-160. Контроллер ОВЕН-160 содержит 8-канальный модуль дискретного вывода ОВЕН МУ110-224.8К и два 6-канальных модуля аналогового вывода ОВЕН МУ110-224.6У. К модулю МУ110-224.8К подключен запорный клапан с магнитным пускателем и насос с магнитным пускателем. К модулю МУ110-224.6У подключены 9 клапанов с электроприводами и 3 двигателя с преобразователями частоты.

Все датчики и исполнительные механизмы приводятся без указания типов и назначения.
