Типовые схемы подключения к контроллеру ADAM-5511

Формат А1.

Чертежи выполнены в программе КОМПАС v20 х64.

Чтобы открыть файл в КОМПАС более ранней версии необходимо пересохранить чертеж в КОМПАС v20 х64 для более ранней версии, или использовать систему КОМПАС-3D Viewer для просмотра и печати документов и шаблонов документов.

Файл 1: Типовая схема подключения датчиков ADAM-5511 А1.cdw
Файл 2: Типовая схема подключения исполнительных механизмов ADAM-5511 А1.cdw

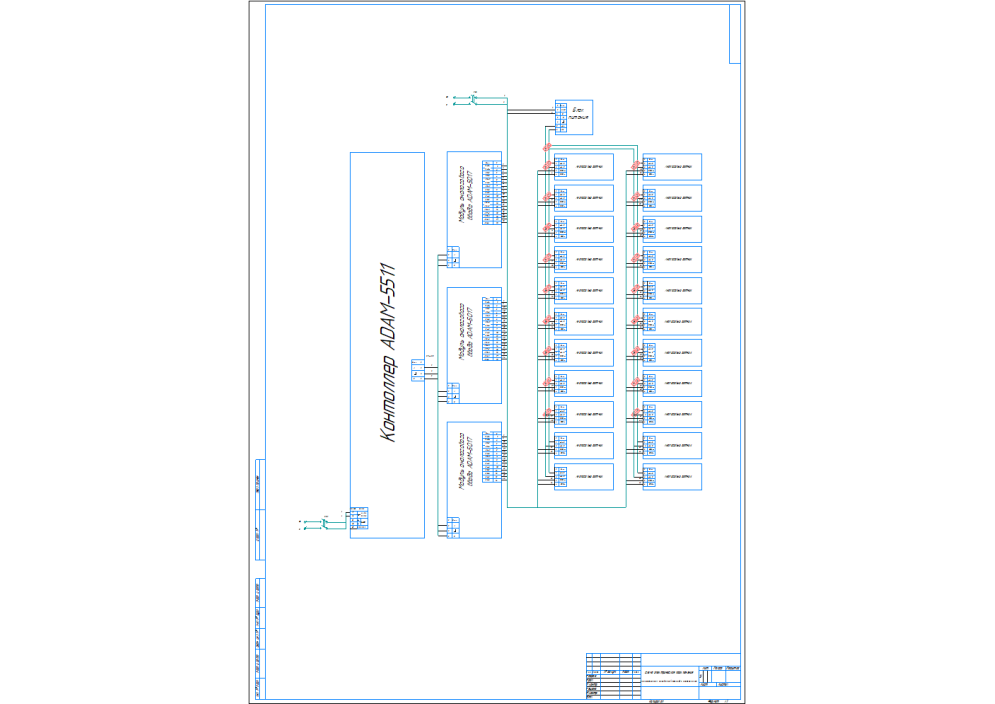

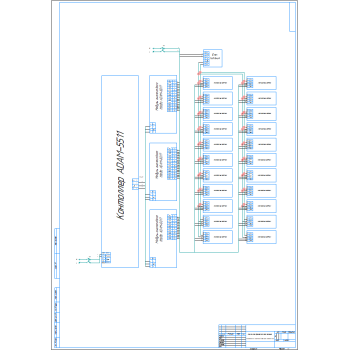

Типовая схема подключения датчиков к контроллеру ADAM-5511. Контроллер ADAM-5511 содержит три 8-канальных модуля ADAM-5017 для ввода аналоговых сигналов. К модулям ADAM-5017 подключены 22 типовых аналоговых датчиков.

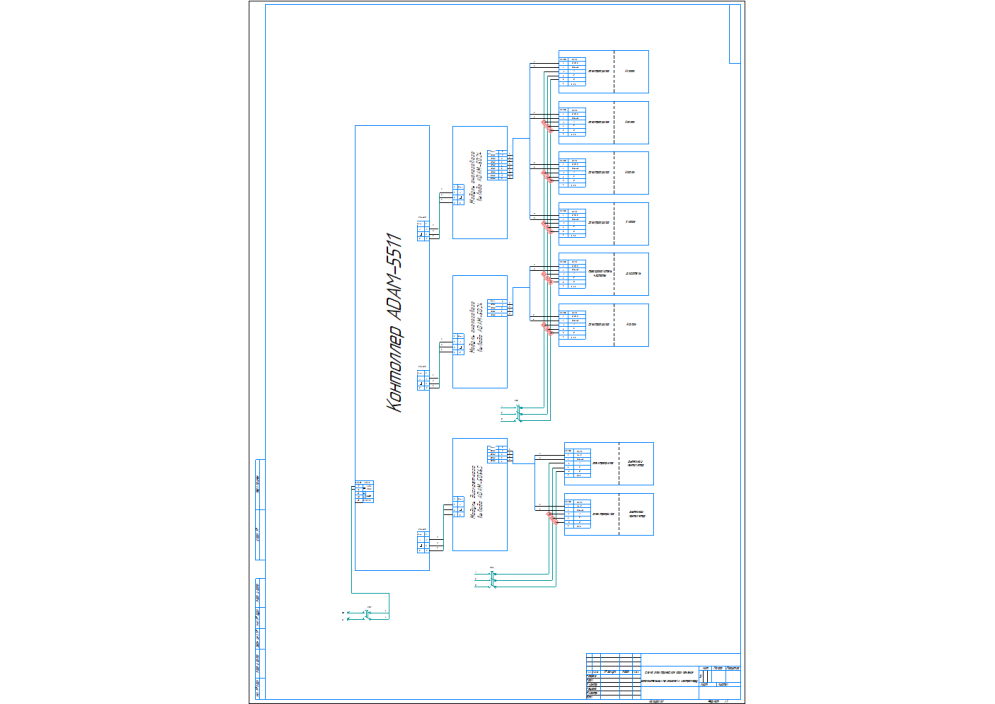

Типовая схема подключения исполнительных механизмов к контроллеру ADAM-5511. Контроллер ADAM-5511 содержит 16-канальный модуль дискретного вывода ADAM-5056S и два 4-канальных модуля аналогового вывода ADAM-5024. К модулю ADAM-5056S подключены два вытяжных вентилятора с электроприводами. К модулям ADAM-5024 подключены 5 клапанов с электроприводами и двигатель с преобразователем частоты.

Все датчики и исполнительные механизмы приводятся без указания типов и назначения.
